[점화플러그 자가 교체 영상]아반테HD 토크 렌치로 점화 플러그 교체 처음 해봤습니다. 체결 토크는 20N.m
*차종: 아반테HD, 2008, 가솔린

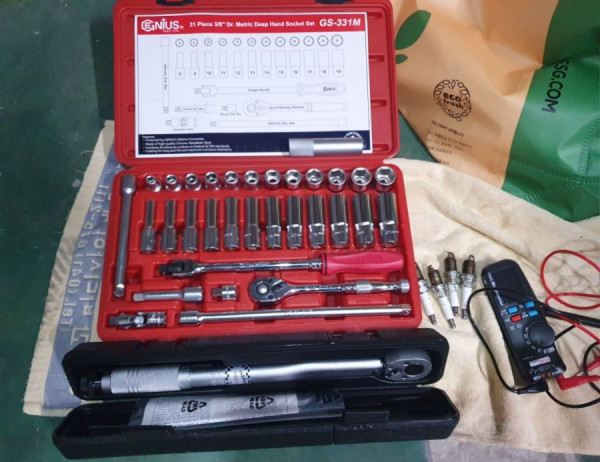

*토크렌치 : 블루텍 T-80, 체결토크 20N.m 로 함 (GSW에서 못 찾았지만, 체결토크 2~3Kgf.m = 19.6 ~ 29.4N.m 라고 함 / 노후차고 나사선이 느슨해졌기에 20N.m로 했음)
*순정 점화 플러그 품번(니켈) : 18829-10050 \10,560 (모비스 부품점 판매가)
점화 플러그 + 점화 코일 + 배선 사다가 공임나라에 맡기면, 공임비 2.7만원 정도 합니다. 2년 전 세트로 교체를 했고, 교체 후 한 3만 키로 뛰었습니다. 이번에 점화 플러그 교체할 시점이 되어, 정비소에 맡길까 하다가 , 간단한 경정비라 공임비용으로 토크 렌치를 사서 직접 교환해 봤습니다. 비용도 비용이지만 한 번 해보고 싶었습니다. 성공적으로 교체 해봤으니, 이젠 앞으로 1년에 1회씩 플러그 사다가 교체 할려구요. ( 1년에 대략 2만 키로정도 뜁니다. )

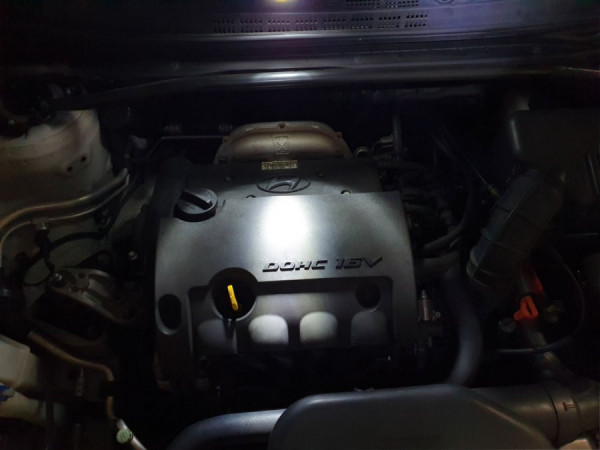

지하 주차장에서 한 거라, 어둡습니다. 랜턴 켜고 작업 했습니다. 디자인 커버는 10mm 나사 2개 풀면 됩니다.

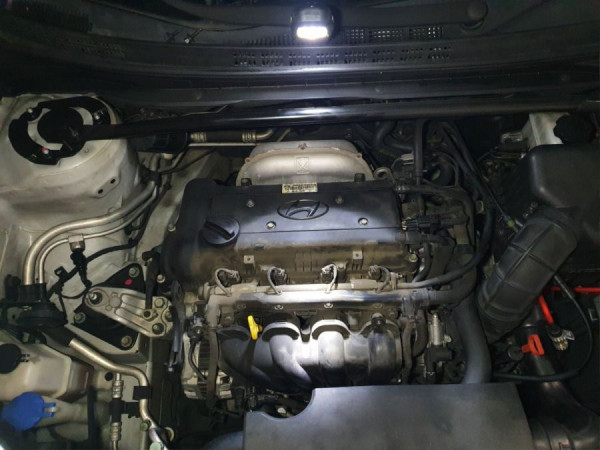

그 동안, 디자인 커버가 씌워진 상태로, 엔진룸 세척을 해서 그런지, 커버 안쪽에 먼지가 매우 많았습니다.
점화 플러그 작업 이후에는 로커 커버 가스켓 교체도 자가 다이로 하려고 하는데, 가스켓(부품가 \9,680원)만 말고 커버도 교체를 해 버릴까 (부품가 +6만원가량) 고민이 듭니다. 주차장에서 티슈로 로커 커버 닦고 속 기름때도 면봉이나 티슈로 제거하는게 시간이 오래 걸릴 것 같은데, 커버 어셈블리고 교체를 하면 시간도 단축되고, 이왕이면 새 로커 커버 케이스이니 내구성도 더 좋을 것 같구요.

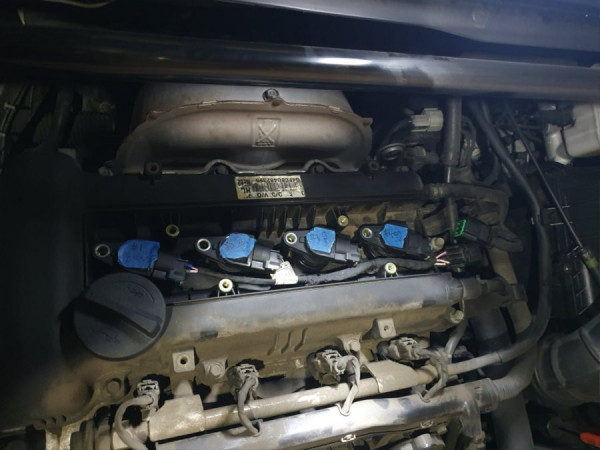

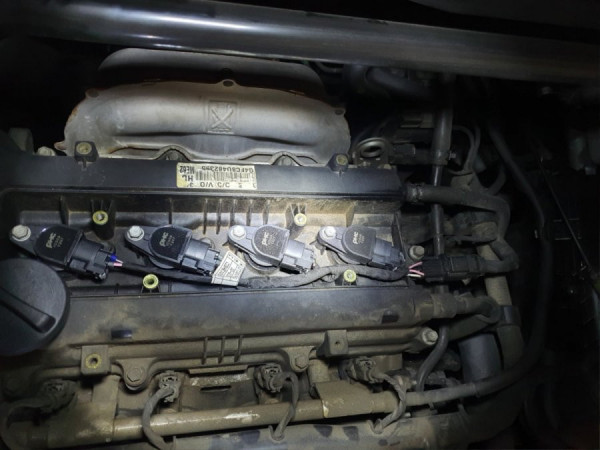

점화 플러그 케이스에 있는 10mm 나사 4개 풀면, 바로 점화 코일이 보입니다.

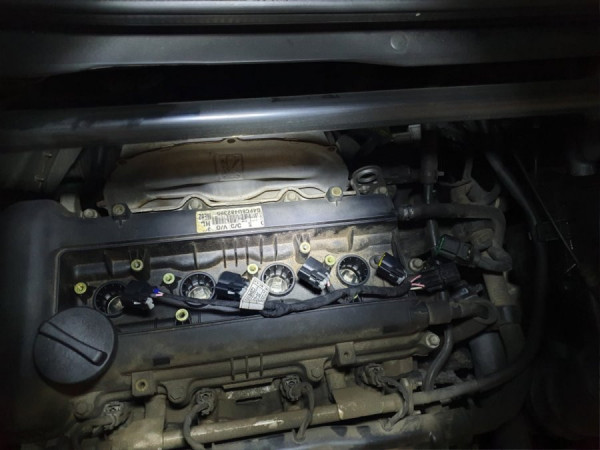

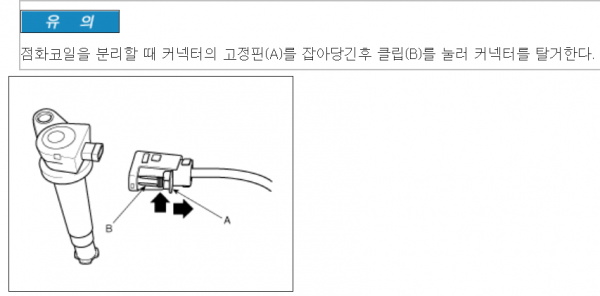

점화 코일을 분리 하고...

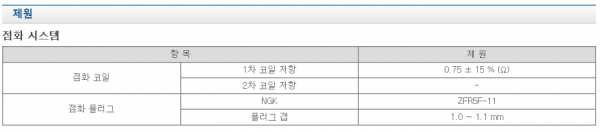

상기 그림은 현대 GSW 정비 지침서에 나와 있는 제원 입니다. 점화 플러그는 NGK 사 제품으로 품번은 ZFR5F-11 입니다. 점화 코일의 저항값은 0.75옴 오차 15%
점화 코일 저항 규정값은 0.75옴 오차 15% = 0.63 ~ 0.86옴 범위

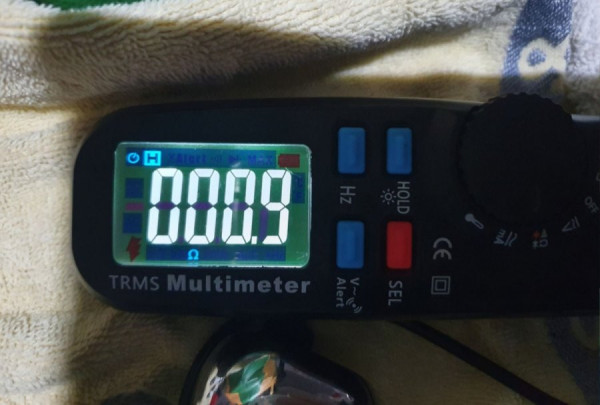

집에 있는 테스터기가 1옴 이하 단위는, 소수점 1자리까지만 측정 되는 제품이라, 0.9옴으로 4개 모두 측정 됐습니다. 2년전에 새로 플러그 세트로 교체 해서 그런가, 상태는 양호 한 것 같습니다.

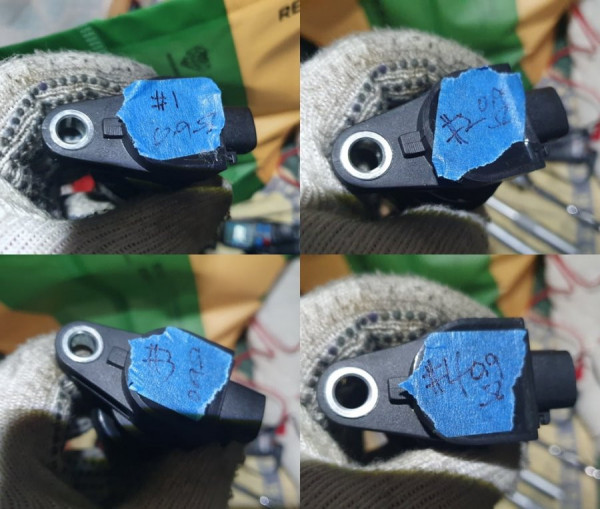

각 점화 코일마다 종이 테잎으로 저항값을 적은 뒤, 붙여봤습니다. (시간이 지나면 잊어 버리기에)

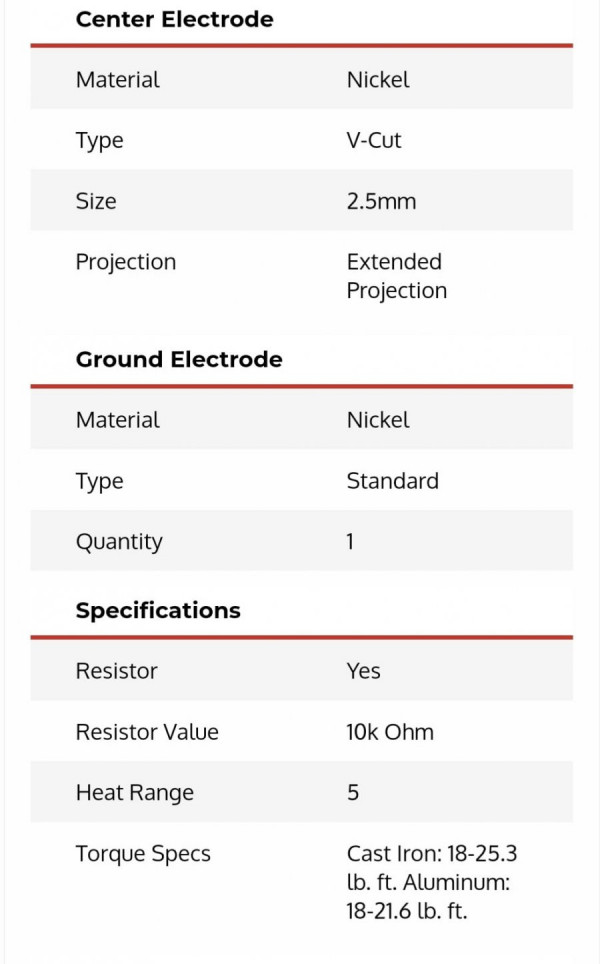

상기 그림은 점화 플러그 NGK 제조사 홈피에 있는 스펙입니다. 절연 저항이 10K옴 으로 표기 되어 있길래, 저항 값 측정해 봤습니다. 오차 범위가 몇 %인지는 미 표기되어 있는데, 오차 범위가 왜 없는지는 잘 모르겠습니다. 현대 GSW에도 저항 범위에 대한 내용은 없고, 간극 기준값만 언급되어 있습니다. (1~1.1mm)

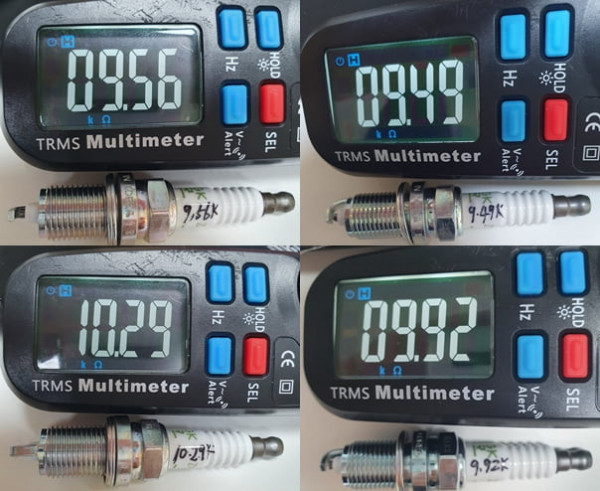

테스터기로 점화 플러그 절연 저항 값 측정 해봄

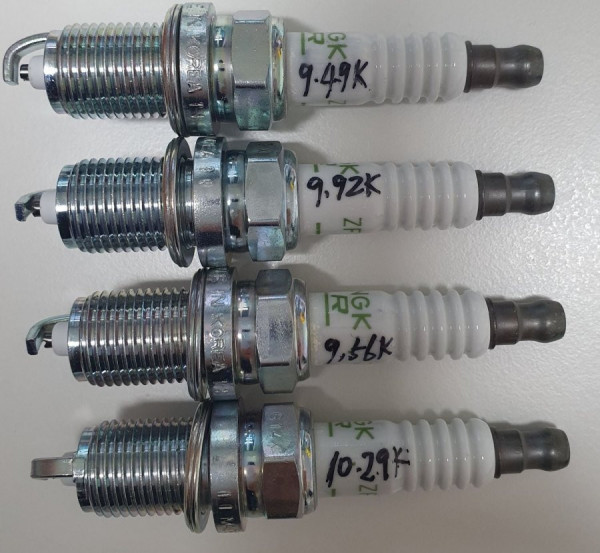

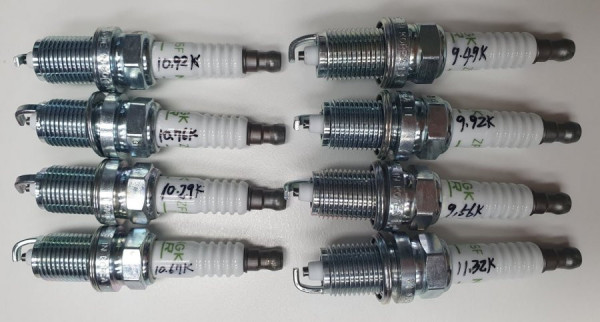

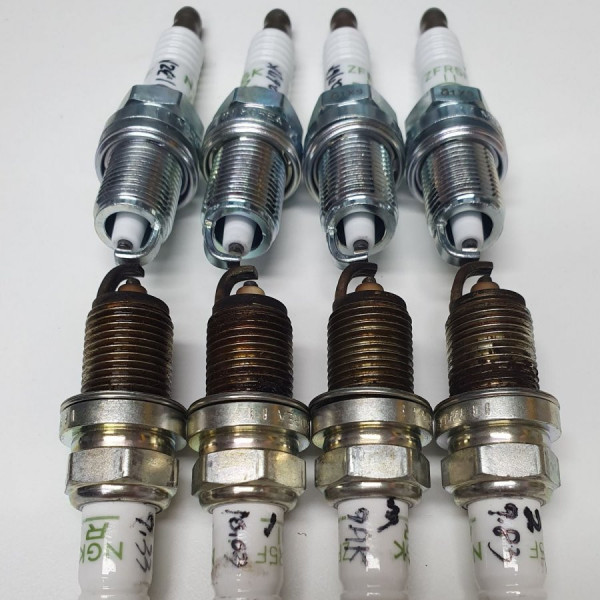

사실 점화플러그 총 8개 샀고, 이중에서 저항값 오차 범위가 작은 걸로 아래와 같이 4개 골라봤습니다. 그냥 심심풀이로 해 본 겁니다. 괜한 말씀은...^^
자 이 녀석으로, 이젠 조립

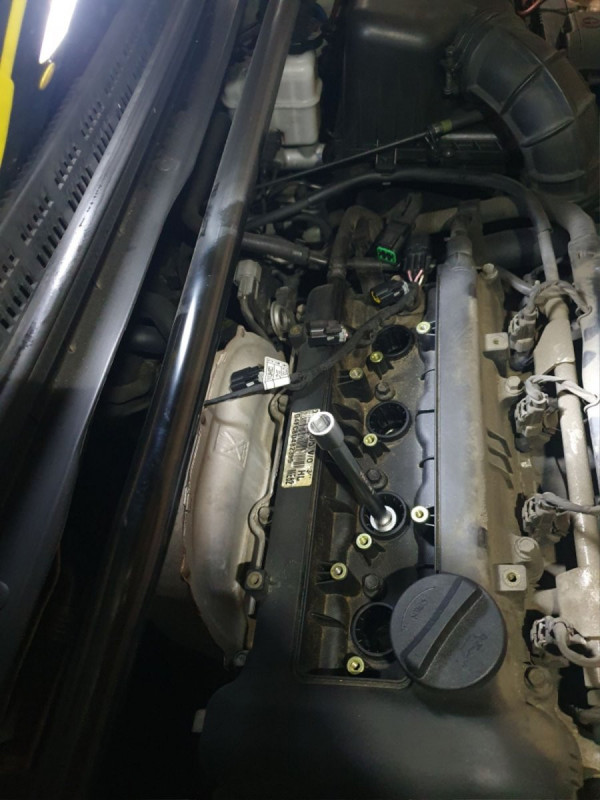

롱 복스대 + 점화 플러그 전용 소켓을 이용해서 조심히 꼽고, 손으로 최대한 안 돌아갈때까지 조였습니다

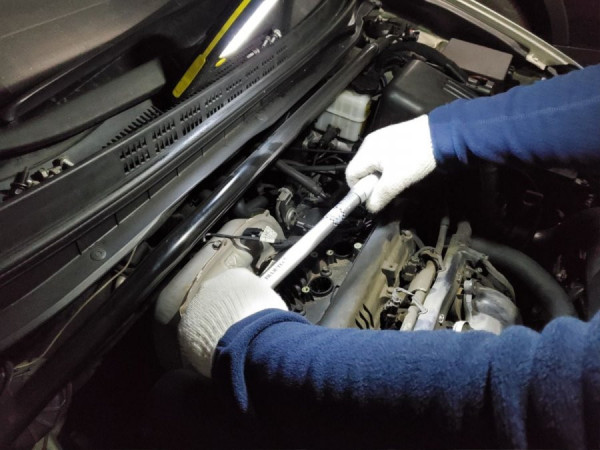

그 다음, 블루텍 토크렌치 T-80 으로 20N.M 체결
점화 코일 조립 - 다행히 점화 코일에 엔진 오일이 묻어 있지 않았습니다.

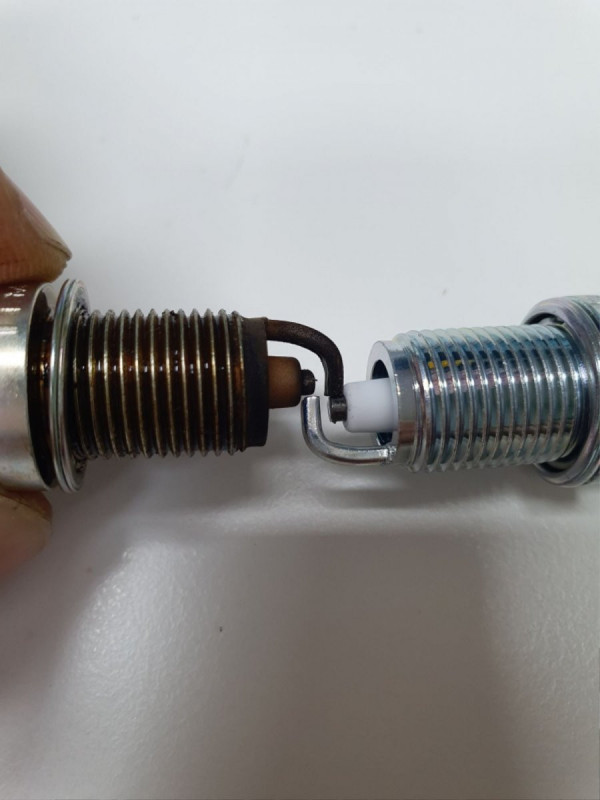

떼어낸 점화 코일 간극도 괜찮아 보였습니다. 간극계가 없어서 측정은 못해봐서, 저렇게 신품과 대 봤습니다.
# 다이 후 평가:
1. 자세가 꾸부정 하고 익숙치 않아, 볼트를 떨어 뜨리지 않도록 신경 쓰고 사진 찍으며 이차 저차 하느라, 시간이 오래 걸리고 허리도 매우 아팠음, 정비소 공임비가 합당하다 느껴짐 (장비 / 인건비 기타 고려)
2. 이전에 비해 출력 향상을 느낌, 부드러워짐 , 점화 플러그도 저렴한데, 스벅 커피 2잔 값으로 이젠 1년에 1회씩 자가 교체 해야지
3. 손토크는 익숙치 않아, 토크 렌치로 했는데, 매우 만족 스러움 - ' 텅 ' 소리와 함게 딸깍 거리는 촉감이 좋았음.
4. 작업 조언 해주신 김해 거주 컨실방이님께 감사 말씀 드립니다.
다음은 로커 커버 가스켓 (\9,680원) 교환 해봐야지.
